Panoramica

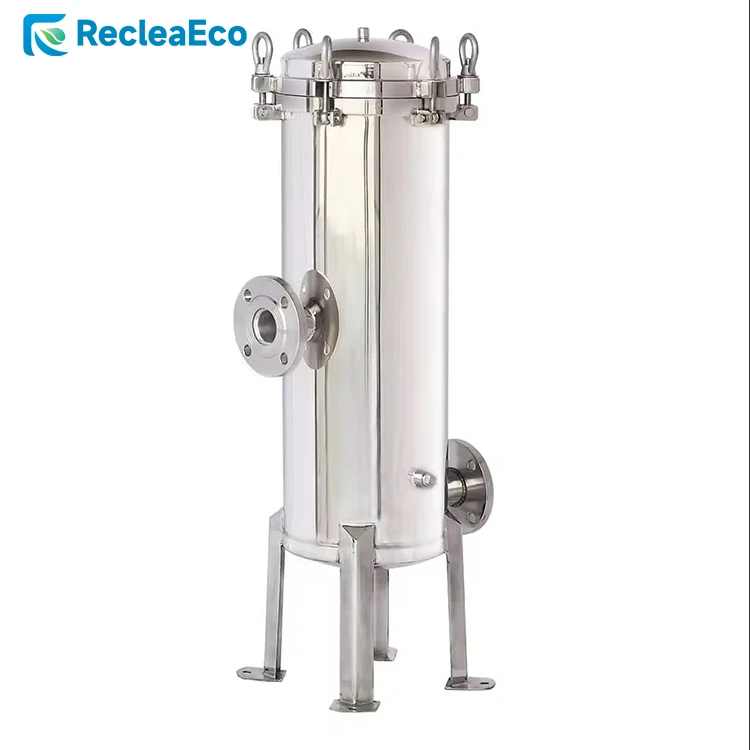

L'alloggiamento del filtro è il componente centrale del sistema di filtrazione del fluido, composto principalmente da tre parti: alloggiamento, gruppo di tenuta e interfacce di ingresso e uscita. L'alloggiamento fornisce supporto fisico, il gruppo di tenuta garantisce che il fluido non perde e l'interfaccia realizza la connessione tra il sistema e la pipeline. È ampiamente utilizzato nei processi chimici, nel trattamento delle acque, nella purificazione farmaceutica, nella lavorazione delle bevande e in altri campi.
Caratteristiche
Efficiente progettazione di manutenzione
L'alloggiamento del filtro adotta una struttura di morsetto a apertura rapida. L'operatore deve solo applicare una forza di angolo di 45 gradi per rilasciare il blocco e con la staffa di elemento filtro standardizzato, la manutenzione può essere completata entro 3 minuti. Questo design modulare consente allo stesso alloggiamento di adattarsi agli elementi del filtro 10-40- pollici. Rispetto agli alloggiamenti filettati tradizionali, l'efficienza di manutenzione è significativamente migliorata.
Buone prestazioni di sigillatura
La sigillatura dell'alloggiamento del filtro è garantita da un doppio sistema ridondante: il sigillo principale utilizza una guarnizione in gomma in silicone, che genera una pressione di contatto di {0}} MPA quando pressurizzato; Lo strato di tenuta ausiliario è una colla liquida a base di silicone che riempie i pori microscopici. Nel funzionamento continuo con una differenza di pressione di 8 bar, la perdita è inferiore a 0,3 ml, che risolve il problema di un facile invecchiamento dei tradizionali sigilli singoli.
Adattabilità materiale
L'alloggiamento del filtro fornisce soluzioni di materiale differenziate per diverse condizioni di lavoro.
• Acciaio inossidabile 316L: contenuto di molibdeno 2. 5-3. 5%, la resistenza alla resistenza nell'ambiente ionico di cloruro è aumentata di 3-5 volte, adatto alla filtrazione del solvente chimico.
• 3 0 4SS in acciaio inossidabile: dopo la lucidatura elettrochimica (RA ＜ 0,4μm) con rivestimento a nitruro di titanio, la vita di servizio nell'ambiente marino viene estesa a 8-10 anni, incontrando gli standard di igiene alimentare e bevande.
Applicazioni
Pre-filtrazione nell'industria alimentare e delle bevande
Come barriera front-end, il filtro intercetta impurità e microrganismi nelle materie prime attraverso elementi di filtro fine per garantire la sicurezza del riempimento degli alimenti liquidi e rispettare le normative igieniche.
Processo di decarbonizzazione chimica
Progettato specificamente per i sistemi di vapore LVP/SP, l'elemento filtro a carbone attivo incorporato addicizza in modo efficiente l'anidride carbonica, garantisce la purezza dei media chimici ed è adatto a scenari infiammabili ed esplosivi.
Purificazione del terminale d'acqua potabile
Come attrezzatura terminale dell'impianto idrico, è dotato di un elemento filtro a membrana per ottenere filtrazione a livello di micron, eliminare i residui colloidi e migliorare il gusto e la trasparenza dell'acqua potabile.
Raffinazione del vapore/gas
Nelle centrali termiche e nei campi a semiconduttore, gli elementi di filtro metallico resistenti ad alta temperatura filtrano efficacemente il vapore ad alta temperatura e i gas corrosivi per proteggere il funzionamento sicuro delle apparecchiature di precisione.
Parametri
Pressione massima: 150psi;
Superficie esterna lucida o sabbia;
Una porta di liquami.
|
Modello |
Ingresso/outlet |
Flusso |
Materiale |
Tipo di piedi |
|
Bfl -1*1.5mm |
2 "filo femminile |
15m³/h |
SS304/316 |
Piedi mobili |
|
Bfl -2*1.5mm |
2 "filo femminile |
30m³/h |
SS304/316 |
Piedi mobili |
|
Bfl -1*1.2mm |
2 "filo femminile |
15m³/h |
SS304/316 |
Piedi fissi |
|
Bfl -2*1.2mm |
2 "filo femminile |
30m³/h |
SS304/316 |
Piedi fissi |
|
Bfh -1*1.5mm |
2 "filo femminile |
15m³/h |
SS304/316 |
Piedi mobili |
|
Bfh -2*1.5mm |
2 "filo femminile |
30m³/h |
SS304/316 |
Piedi mobili |
|
1: #1bag, 2: #2bag |
||||
Pressione massima: 150psi
Superficie esterna lucida o sabbia.
Una porta di liquami.
|
Modello |
Misurare |
Ingresso/outlet |
Flusso |
Materiale |
|
Bfm -2 |
Ø400*2Bags*2,5 mm |
Flangia dn80 |
60m³/h |
SS304/316 |
|
Bfm -3 |
Ø450*3bags*2,5 mm |
Flangia DN100 |
90m³/h |
SS304/316 |
|
Bfm -4 |
Ø55 0*4bags*3.0mm |
Flangia DN100 |
120m³/h |
SS304/316 |
|
Bfm -5 |
Ø6 0 0*5bags*3.0mm |
Flangia DN125 |
150m³/h |
SS304/316 |
|
Bfm -6 |
Ø65 0*6bags*3.0mm |
Flangia DN125 |
180m³/h |
SS304/316 |
|
Bfm -7 |
Ø7 0 0*7bags*3.0mm |
Flangia DN150 |
210m³/h |
SS304/316 |
|
Bfm -8 |
Ø8 0 0*8bags*3.0mm |
Flangia DN200 |
240m³/h |
SS304/316 |
|
Bfm -9 |
Ø85 0*9bags*3.0mm |
Flangia DN200 |
270m³/h |
SS304/316 |
|
Bfm -10 |
Ø9 0 0*10bags*3.0mm |
Flangia DN200 |
300m³/h |
SS304/316 |
|
#2 borsa |
||||
Pressione massima: 150psi
Superficie esterna lucida o sabbia.
Una porta di liquami.
|
Modello |
Misurare |
Ingresso/outlet |
Flusso |
Materiale |
|
Mg3b -2 |
Ø4 0 0*2bags*2.0mm |
Flangia dn80 |
60m³/h |
SS304/316 |
|
Mg3b -3 |
Ø450*3bags*2,5 mm |
Flangia DN100 |
90m³/h |
SS304/316 |
|
Mg3b -4 |
Ø500*4bags*2,5 mm |
Flangia DN100 |
120m³/h |
SS304/316 |
|
Mg3b -5 |
Ø550*5bags*2,5 mm |
Flangia DN125 |
150m³/h |
SS304/316 |
|
Mg3b -6 |
Ø6 0 0*6bags*3.0mm |
Flangia DN125 |
180m³/h |
SS304/316 |
|
Mg3b -7 |
Ø65 0*7bags*3.0mm |
Flangia DN150 |
210m³/h |
SS304/316 |
|
Mg3b -8 |
Ø7 0 0*8bags*3.0mm |
Flangia DN150 |
240m³/h |
SS304/316 |
|
Mg3b -9 |
Ø75 0*9bags*3.0mm |
Flangia DN200 |
270m³/h |
SS304/316 |
|
Mg3b -10 |
Ø8 0 0*10bags*3.0mm |
Flangia DN200 |
300m³/h |
SS304/316 |
|
Mg3b -12 |
Ø85 0*12bags*3.0mm |
Flangia DN200 |
360m³/h |
SS304/316 |
|
Mg3b -14 |
Ø9 0 0*14bags*4.0mm |
Flangia DN250 |
420m³/h |
SS304/316 |
|
Mg3b -18 |
Ø1 0 00*18bags*4.0mm |
Flangia DN250 |
540m³/h |
SS304/316 |
|
#2bag, maggiore o uguale a 7 sacchi di filtro, si consiglia di aggiungere un braccio roccioso |
||||
|
Modello |
Misurare |
Ingresso/outlet |
Pressione |
Spessore |
|
MG2/MG3/MG6 |
170*3cores*10 " |
DN25 |
0. 8mpa |
1.2/1.5 |
|
MG3/MG6 |
170*3cores*20 " |
DN25 |
0. 8mpa |
1.2/1.5 |
|
MG3/MG6 |
170*3cores*30 " |
DN25 |
0. 8mpa |
1.2/1.5 |
|
MG2/MG3/MG6 |
170*3cores*40 " |
DN25 |
0. 8mpa |
1.2/1.5 |
|
MG2/MG3/MG6 |
200*5cores*10 " |
DN25 |
0. 8mpa |
1.2/1.5 |
|
MG2/MG3/MG6 |
200*5cores*20 " |
DN25/DN40 |
0. 8mpa |
1.2/1.5 |
|
MG2/MG3/MG6 |
200*5cores*30 " |
DN25/DN40 |
0. 8mpa |
1.2/1.5 |
|
MG2/MG3/MG6 |
200*5cores*40 " |
DN25/DN40 |
0. 8mpa |
1.2/1.5 |
|
MG2/MG3/MG6 |
230*7cores*20 " |
DN50 |
0. 8mpa |
1.2/1.5 |
|
MG2/MG3/MG6 |
230*7cores*30 " |
DN50 |
0. 8mpa |
1.2/1.5 |
|
MG2/MG3/MG6 |
230*7cores*40 " |
DN50 |
0. 8mpa |
1.2/1.5 |
|
#2bag, maggiore o uguale a 7 sacchi di filtro, si consiglia di aggiungere un braccio roccioso |
||||
|
Modello |
Misurare |
Ingresso/outlet |
Outlet di liquami |
Salite di scarico |
Spessore |
|
MG3/4/5/6 |
Ø300*10cores*40 " |
2"F |
1/2"F |
1/4" F |
1.5 |
|
MG3/4/5/6 |
Ø300*12cores*30 " |
2"F |
1/2"F |
1/4" F |
1.5 |
|
MG3/4/5/6 |
Ø300*12cores*40 " |
2"F |
1/2"F |
1/4" F |
1.5 |
|
MG3/4/5/6 |
Ø350*15cores*30 " |
Flangia DN65 |
1/2"F |
1/4" F |
2.0 |
|
MG3/4/5/6 |
Ø350*15cores*40 " |
Flangia DN65 |
1/2"F |
1/4" F |
2.0 |
|
MG3/4/5/6 |
Ø400*20cores*30 " |
Flangia dn80 |
3/4"F |
1/4" F |
2.0 |
|
MG3/4/5/6 |
Ø400*20cores*40 " |
Flangia dn80 |
3/4"F |
1/4" F |
2.0 |
|
MG3/4/5/6 |
Ø450*27Cores*30 " |
Flangia dn80 |
3/4"F |
1/4" F |
2.0 |
|
MG3/4/5/6 |
Ø450*27Cores*40 " |
Flangia dn80 |
3/4"F |
1/4" F |
2.0 |
|
MG3/4/5/6 |
Ø500*30cores*30 " |
Flangia dn80 |
3/4"F |
1/4" F |
3.0 |
|
MG3/4/5/6 |
Ø500*30cores*40 " |
Flangia dn80 |
3/4"F |
1/4" F |
3.0 |
|
MG3/4/5/6 |
Ø550*36cores*40 " |
Flangia DN100 |
3/4"F |
1/4" F |
3.0 |
|
MG3/4/5/6 |
Ø600*40 cores*40 " |
Flangia DN100 |
3/4"F |
1/4" F |
3.0 |
|
MG3/4/5/6 |
Ø650*50cores*40 " |
Flangia DN125 |
3/4"F |
1/4" F |
3.0 |
|
MG3/4/5/6 |
Ø700*60cores*40 " |
Flangia DN125 |
3/4"F |
1/4" F |
3.0 |
|
MG3/4/5/6 |
Ø750*75cores*40 " |
Flangia DN125 |
3/4"F |
1/4" F |
3.0 |
|
MG3/4/5/6 |
Ø800*80cores*40 " |
Flangia DN150 |
3/4"F |
1/4" F |
3. 0, flangia addensata |
|
MG3/4/5/6 |
Ø900*100cores*40 " |
Flangia DN150 |
3/4"F |
1/4" F |
3. 0, flangia addensata |
|
Modello |
Misurare |
Porta superiore |
Pressione |
Spessore |
|
817 |
Φ200*900 |
2.5" |
0. 8mpa |
1.5 |
|
835 |
Φ200*900 |
2.5" |
0. 8mpa |
1.5 |
|
844 |
Φ200*1100 |
2.5" |
0. 8mpa |
1.5 |
|
1035 |
Φ250*900 |
2.5" |
0. 8mpa |
1.5 |
|
1044 |
Φ250*1100 |
2.5" |
0. 8mpa |
1.5 |
|
1054 |
Φ250*1400 |
2.5" |
0. 8mpa |
1.5 |
|
1254 |
Φ300*1400 |
2.5" |
0. 8mpa |
1.5 |
|
1265 |
Φ300*1650 |
2.5" |
0. 8mpa |
1.5 |
|
1465 |
Φ350*1650 |
2.5" |
0. 8mpa |
1.5 |
|
1665 |
Φ400*1650 |
2.5" |
0. 8mpa |
1.5 |
