Panoramica

Il filtro a media sabbia MF (noto anche come filtro a media superficiale) può ridurre significativamente la torbidità dell'acqua in una sola volta, ottenendo realmente un'elevata velocità di filtrazione, una bassa perdita di pressione e una rapida riduzione della torbidità.

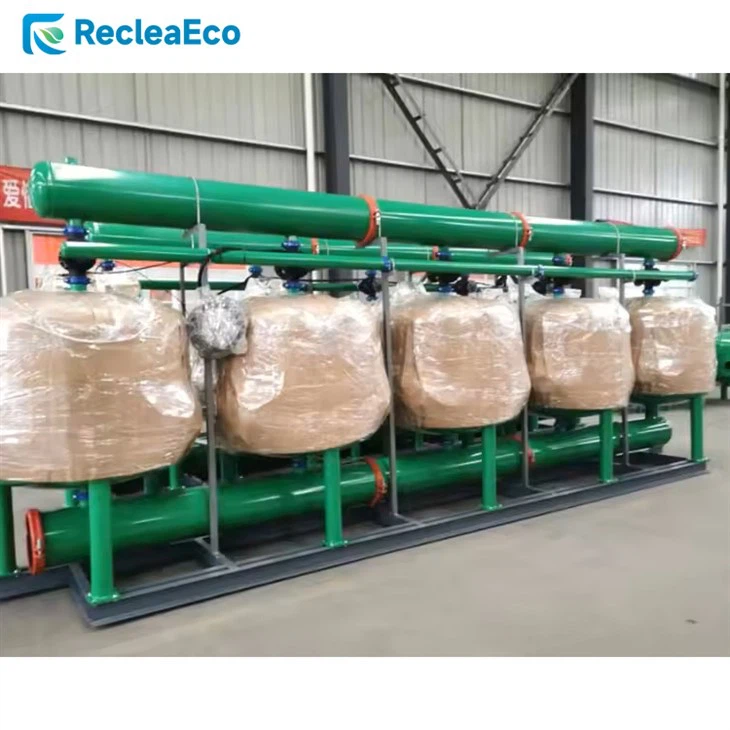

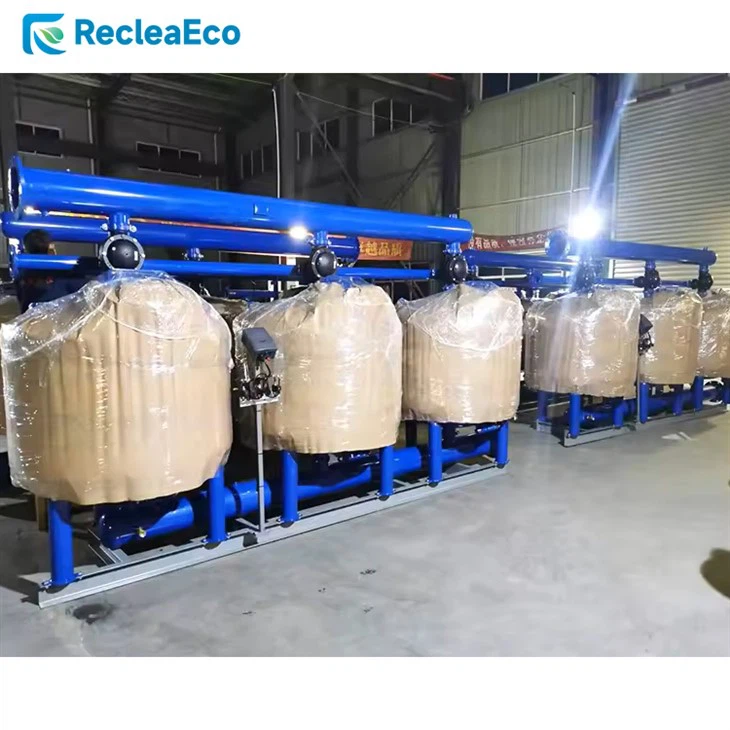

Il sistema del filtro a sabbia MF è costituito da due unità filtranti standard ad alta velocità. L'acqua scorre attraverso il distributore e il collettore interno, il che è vantaggioso per diversi mezzi, può rimuovere il particolato e ridurre la torbidità. Se viene installato un materiale filtrante specifico, come sabbia di quarzo, antracite, ecc., può anche assorbire e rimuovere gli ioni corrispondenti.

Caratteristiche

L'elevata velocità di filtrazione e la bassa perdita di pressione risolvono completamente i problemi della velocità di filtrazione lenta e del flusso ridotto dei normali filtri meccanici.
Impostazione modulare, ingombro ridotto, meno tubazioni e investimento basso. L'ingombro è ridotto di oltre il 40% e il volume di progettazione delle tubazioni è ridotto di oltre il 50%.
Il controlavaggio manuale, semiautomatico e completamente automatico sono opzionali per soddisfare pienamente le vostre esigenze.
La fonte dell'acqua di controlavaggio può essere selezionata dal sistema, dalla torre dell'acqua o da una fonte d'acqua esterna e può essere commutata automaticamente (se speciale).
Sono disponibili 20"-56" unità, è possibile combinare più unità e il flusso di elaborazione può essere ampliato arbitrariamente (può essere personalizzato in base alle esigenze del cliente).
Il guscio e la tubazione del filtro a sabbia sono realizzati in acciaio al carbonio Q235B con trattamento superficiale al fosfato, spruzzatura elettrostatica e cottura ad alta temperatura, che è estremamente resistente alla corrosione e può anche essere realizzato in acciaio inossidabile.

Principio di funzionamento

Il processo di filtraggio
Il filtraggio con filtri multimediali viene effettuato filtrando l'acqua attraverso uno spesso strato di particelle graduate, chiamato letto filtrante. Queste particelle possono essere sabbia, ghiaia o altri materiali granulari. Il grado di filtrazione dipende dalla dimensione effettiva della lettiera e dalla velocità dell'acqua attraverso il filtro.
L'acqua grezza entra dall'ingresso del filtro (1) e filtra attraverso il letto filtrante (2). I materiali sospesi entrano in contatto e si attaccano alle particelle del supporto. L'acqua pulita scorre attraverso gli ugelli di filtraggio (3) e fuoriesce dal filtro attraverso la valvola di uscita (4).
Il graduale accumulo di sporco nel letto filtrante provoca un aumento del differenziale di pressione attraverso il filtro e quando raggiunge il suo valore massimo di progetto, è necessario eseguire un processo di pulizia. Nelle installazioni automatiche di filtri mediali, un pressostato differenziale rileva il differenziale di pressione e quando raggiunge un valore preimpostato inizia il processo di autopulizia.

Il processo di pulizia
La pulizia avviene mediante controlavaggio; l'acqua pressurizzata scorre nella direzione opposta – dagli ugelli verso l'alto, provocando la sospensione del letto filtrante, liberando così la materia sospesa dal letto. Le particelle di sporco vengono poi rimosse dal filtro attraverso la valvola di controlavaggio. Nelle installazioni automatiche di filtri multimediali, il processo di pulizia viene eseguito dal controller del sistema. Quando l'interruttore differenziale di pressione rileva che la pressione differenziale nel sistema ha raggiunto un valore preimpostato, viene inviato un segnale al controller di lavaggio e inizia il processo di autopulizia.

Parametri

Modello	Quantità del serbatoio	Portata minima (m³/h)	Portata massima (m³/h)	Area di filtraggio (m²)	Flusso di controlavaggio per serbatoio (m³/h)	Pressione massima (Bar)	Ingresso/uscita acqua	Effettuare il controlavaggio
MF-2024-1A	1	4	6	0.2	6	8	2"	2"
MF-2424-1A	1	7	11	0.28	11	8	2"	2"
MF-2024-2A	2	8	12	0.4	6	8	2"	2"
MF-2824-1A	1	9.5	15	0.38	15	8	2"	2"
MF-2024-3A	3	12	18	0.6	6	8	3"	2"
MF-2424-2A	2	14	22	0.56	11	8	3"	2"
MF-3624-1A	1	16	24	0.64	24	8	3"	3"
MF-2824-2A	2	19	30	0.76	15	8	4"	2"
MF-2424-3A	3	22	32	0.84	11	8	3"	3"
MF-4824-1A	1	29	43	1.13	43	8	3"	3"
MF-3624-2A	2	32	48	1.28	24	8	4"	3"
MF-2824-3A	3	28.5	45	1.15	15	8	4"	3"
MF-5624-1A	1	39	58	1.54	58	8	4"	4"
MF-3624-3A	3	48	72	1.54	24	8	6"	3"
MF-4824-2A	2	57	86	2.26	43	8	6"	4"
MF-5624-2A	2	78	108	3.08	54	8	6"	4"
MF-4824-3A	3	86	129	3.39	43	8	6"	4"
MF-5624-3A	3	117	174	4.62	58	8	8"	4"
MF-4824-4A	4	115	172	4.52	43	8	8"	4"
MF-4824-5A	5	143	215	5.65	43	8	8"	4"
MF-4824-6A	6	172	258	6.78	43	8	10"	4"
MF-5624-4A	4	156	232	6.16	58	8	8"	4"
MF-5624-5A	5	195	290	7.7	58	8	10"	4"
MF-5624-6A	6	234	348	9.24	58	8	10"	4"
